特点

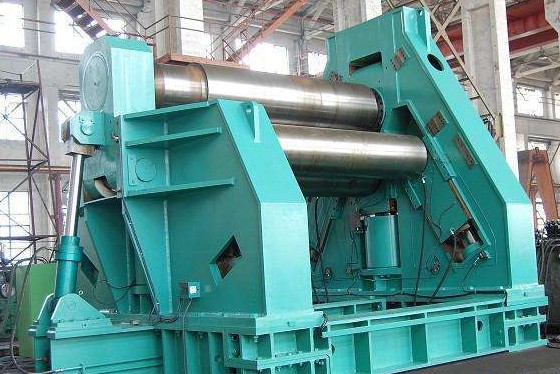

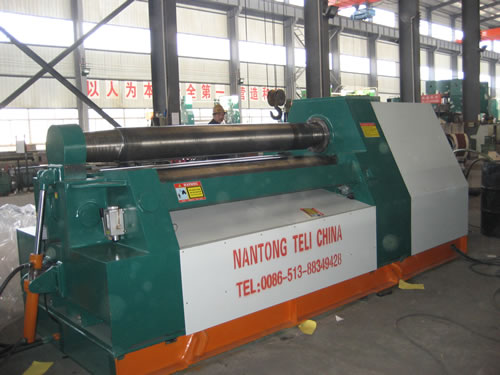

该四辊卷板机结构型式四辊式，上辊为主传动，通过减速机的输出齿轮与上辊齿轮啮合，为卷制板材提供扭矩；下辊作垂直升降运动，通过液压缸内的液压油作用于活塞而获得，以便夹紧板材，为液压传动；在下辊的两侧设有侧辊并沿着机架导轨作倾运动，通过丝杆丝母蜗轮蜗杆传动；该机优点是板材端部预弯及卷圆可以在同一台设备上进行。
|
规格型号
|
卷板最大厚度mm
|
卷板最大宽度mm
|
卷板屈服极限mpa
|
卷板速度m/min
|
满载最小直径mm
|
上辊直径mm
|
下辊直径mm
|
侧辊直径mm
|
侧辊最大行程mm
|
侧辊调整速度m/min
|
主电机功率kw
|
|
w12－25*2000
|
25
|
2000
|
245
|
4
|
800
|
350
|
320
|
240
|
240
|
80
|
22
|
|
w12－20*2500
|
20
|
2500
|
245
|
4
|
640
|
350
|
320
|
240
|
240
|
80
|
30
|
|
w12－30*2000
|
30
|
2000
|
245
|
4
|
1000
|
400
|
360
|
240
|
240
|
80
|
37
|
|
w12－25*2500
|
25
|
2500
|
245
|
4
|
800
|
400
|
360
|
240
|
240
|
80
|
37
|
|
w12－35*2000
|
35
|
2000
|
245
|
4
|
1200
|
420
|
380
|
210
|
210
|
80
|
37
|
|
w12－30*2500
|
30
|
2500
|
245
|
4
|
1000
|
400
|
360
|
230
|
230
|
80
|
37
|
|
w12－40*2000
|
40
|
2000
|
245
|
4
|
1400
|
480
|
400
|
420
|
420
|
80
|
45
|
|
w12－45*2000
|
45
|
2000
|
245
|
4
|
1600
|
500
|
450
|
280
|
280
|
80
|
45
|
|
w12－35*2500
|
35
|
2500
|
245
|
4
|
1200
|
480
|
400
|
420
|
420
|
80
|
45
|
|
w12－40*2500
|
40
|
2500
|
245
|
4
|
1400
|
500
|
450
|
380
|
380
|
80
|
45
|
|
w12－45*2500
|
45
|
2500
|
245
|
4
|
1600
|
530
|
480
|
450
|
450
|
80
|
63
|
|
w12－35*3000
|
35
|
3000
|
245
|
4
|
1200
|
500
|
450
|
380
|
380
|
80
|
45
|
|
w12－45*3000
|
45
|
3000
|
245
|
4
|
1600
|
560
|
500
|
450
|
450
|
80
|
63
|
|
w12－55*2500
|
55
|
2500
|
245
|
4
|
2000
|
600
|
550
|
500
|
500
|
78
|
75
|
|
w12－55*3000
|
55
|
3000
|
245
|
4
|
2000
|
620
|
560
|
500
|
500
|
78
|
75
|
|
w12－65*3000
|
65
|
3000
|
245
|
4
|
2400
|
670
|
600
|
550
|
550
|
78
|
110
|
|
| 产品改进，参数变动，谅不另通知。 |
|
